Yer İstinad Nöqtəsi (GCP) Nədir?
Müasir geodeziya və xəritəçəkmə texnologiyalarının sürətlə inkişaf etməsi nəticəsində dron fotoqrammetriyası artıq tikinti, geodeziya, mədən, kənd təsərrüfatı, şəhərsalma və infrastruktur layihələrinin ayrılmaz hissəsinə çevrilmişdir. Dronlar qısa müddətdə minlərlə yüksək keyfiyyətli şəkil əldə edə bilir. Lakin bu şəkillərin yüksək dəqiqlikli xəritəyə və ya 3D modelə çevrilməsi üçün yalnız dron kifayət etmir. Əgər siz santimetr səviyyəsində koordinat dəqiqliyi əldə etmək istəyirsinizsə, bunun ən vacib elementlərindən biri Yer İstinad Nöqtələri (Ground Control Points - GCP) hesab olunur.
Yer İstinad Nöqtəsi — yerdə fiziki olaraq işarələnmiş və dəqiq kordinatları (X, Y, Z) yüksək dəqiqlikli geodeziya üsulları ilə əvvəlcədən müəyyən edilmiş nöqtədir. Bu nöqtə çəkiliş zamanı hava şəkillərində və ya lazer skanlama məlumatlarında aydın görünəcək şəkildə işarələnir.

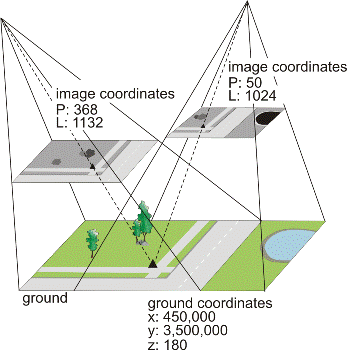

Dron və ya təyyarə ilə çəkilmiş hava şəkilləri özlüyündə yalnız nisbi məlumat daşıyır, yəni şəkillər bir-biri ilə üst-üstə düşür, formalar düzgündür, amma bu şəkillərin real coğrafi koordinat sisteminə (məsələn, WGS84, yerli dövlət koordinat sistemi) "bağlanması" lazımdır. Bu proses georeferensiya (georeferencing) adlanır.
GCP-lər olmadan:
Model daxili olaraq düzgün görünə bilər, amma real dünya koordinatları ilə uyğunluğu şübhəli olar.
Miqyas, fırlanma və mövqe xətaları toplana bilər ("doming" effekti — səthin qabarıq və ya çökək görünməsi).
Nəticə xəritə mühəndislik, kadastr və ya tikinti işlərində istifadə üçün yararsız ola bilər.
GCP-lər model üçün "lövbər" rolunu oynayır və bütün fotoqrammetrik modeli real koordinat sistemində düzgün mövqedə saxlayır.
Adi dronlarda quraşdırılmış GPS/GNSS modulu adətən 1-3 metr dəqiqliyə malikdir. Bu, çox layihə üçün yetərli deyil (məsələn, tikinti, kadastr, mühəndislik topoqrafiyası üçün santimetr dəqiqliyi tələb olunur). Ona görə də dron çəkilişlərində GCP-lərdən istifadə vacibdir ki, son məhsulun dəqiqliyi mühəndislik standartlarına cavab versin.
RTK/PPK Dronlar və GCP-nin Rolunun Dəyişməsi
Son illərdə RTK (Real-Time Kinematic) və PPK (Post-Processed Kinematic) texnologiyası olan dronlar (məsələn, DJI Phantom 4 RTK, DJI Matrice seriyası) meydana çıxıb. Bu dronlar hər şəklin çəkildiyi anda kameranın öz mövqeyini santimetr dəqiqliyi ilə qeyd edir. Bununla belə RTK/PPK GCP-ləri tamamilə əvəz etmir. RTK/PPK yalnız kameranın mövqeyini dəqiqləşdirir, amma sistematik xətalar (kamera kalibrasiyası, linza distorsiyası, "doming" effekti) hələ də qala bilər. Ən azı bir neçə yoxlama nöqtəsi (Check Point) GCP kimi saxlanılmalıdır ki, nəticənin real dəqiqliyi sübut olunsun. Böyük əraziyi əhatə edən layihələrdə, xüsusilə tikinti və mülkiyyət sərhədi işlərində, müştərilər və dövlət qurumları çox vaxt GCP əsaslı yoxlamanı tələb edir.

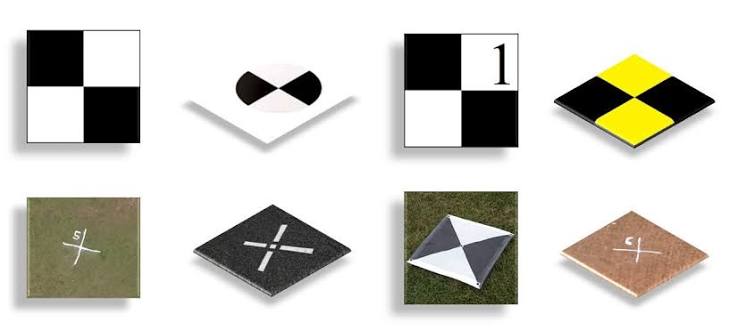

GCP-lərin Növləri və Materialları
Sahə işində istifadə olunan GCP nişanları müxtəlif ola bilər:
Əvvəlcədən çap olunmuş nişanlar — plastik və ya parusin üzərində X-şəkilli, dairəvi, ya da şahmat lövhəsi naxışı.
Boya ilə çəkilmiş nişanlar — asfalt və ya beton üzərində birbaşa çəkilə bilər (uzunmüddətli layihələr üçün əlverişlidir).
Fiziki obyektlər — bəzi hallarda yol nişanları, künc dirəkləri kimi aydın görünən sabit obyektlər GCP kimi istifadə edilə bilər (amma bu daha az dəqiq üsuldur).
GCP Yerləşdirilməsi
GCP-lər sahədə düzgün yerləşdirilməsi vacibdir:
Ərazinin kənarlarını əhatə etməlidir — GCP-lər yalnız mərkəzdə deyil, çəkiliş ərazisinin bütün perimetri boyunca yerləşdirilməlidir.
Hündürlük fərqliliyi olan yerlərdə əlavə nöqtələr qoyulmalıdır — yalnız düz ərazidə deyil, hündürlük dəyişən yerlərdə (təpə, çökəklik) də GCP olmalıdır ki, model şaquli oxda da dəqiq olsun.
Minimum say — ümumi qayda kimi, hər layihə üçün azı 5 GCP (4 künc + 1 mərkəz) tövsiyə olunur, böyük ərazilər üçün bu say artırılmalıdır (adətən hər 200-300 şəkilə/hektara bir GCP əlavə etmək praktikası mövcuddur).
Yoxlama nöqtələrinin ayrılması — GCP-lərin bir hissəsini model qurulmasında istifadə et, digər hissəsini (məsələn, 20-30%) yalnız yoxlama üçün saxla.
Aydın görünürlük — nişanlar kölgədə, bitki örtüyü altında və ya əks olunma yaradan səthlərdə yerləşdirilməməlidir.
